نصب هواکش سقفی سوله چیست؟
نصب هواکش سقفی سوله یکی از مؤثرترین روشها برای خارج کردن هوای گرم، رطوبت، بو، دود و بخشی از آلایندههای موجود در سالنهای صنعتی، انبارها، دامداریها، مرغداریها و کارگاههای تولیدی است. از آنجا که هوای گرم به سمت بالا حرکت میکند، سقف سوله محل مناسبی برای نصب تجهیزات تخلیه هوا محسوب میشود. هواکش سقفی با ایجاد جریان کنترلشده، هوای نامطلوب را از بالاترین قسمت سالن خارج میکند و در صورت طراحی صحیح، شرایط مناسبتری برای کارکنان، دستگاهها و محصولات به وجود میآورد.
هواکش سقفی ممکن است از نوع برقی، سانتریفیوژ، محوری، توربینی یا تهویه طبیعی باشد. انتخاب بین این مدلها باید بر اساس حجم سالن، نوع فعالیت، میزان گرما و آلودگی، شرایط آبوهوایی و نیاز به هوای جایگزین انجام شود. صرفاً نصب یک فن بزرگ روی سقف، لزوماً تهویه مطلوبی ایجاد نمیکند؛ زیرا ظرفیت فن، مسیر ورود هوای تازه، افت فشار کانالها و محل تولید آلاینده همگی در عملکرد سیستم مؤثر هستند.
اجرای هواکش روی سقف همچنین با سازه و آببندی ارتباط مستقیم دارد. ایجاد بازشو بدون تقویت مناسب، نصب پایه غیراستاندارد یا آببندی نادرست میتواند به نشتی، لرزش، خوردگی و حتی آسیب به پوشش سقف سوله منجر شود. بنابراین طراحی تهویه و نصب دستگاه باید به کمک متخصصان تأسیسات، برق و سازه انجام گیرد.
چرا سوله به هواکش سقفی نیاز دارد؟
فعالیت دستگاههای صنعتی، تابش خورشید روی سقف فلزی، حضور نیروی انسانی و بعضی فرایندهای تولیدی باعث افزایش دمای داخل سوله میشوند. اگر هوای گرم راه مناسبی برای خروج نداشته باشد، در قسمت بالای سالن تجمع پیدا میکند و دمای محیط را افزایش میدهد.
در برخی کاربریها، رطوبت و بخار آب نیز مشکل مهمی است. اختلاف دمای داخل و خارج میتواند باعث تشکیل میعان زیر سقف شود. قطرات آب بهمرور موجب خوردگی سازه، خرابی عایق، آسیب به محصولات و ایجاد شرایط نامناسب بهداشتی میشوند. نصب هواکش سقفی سوله در کنار تأمین هوای تازه و عایقکاری مناسب، میتواند به کنترل این وضعیت کمک کند.
مهمترین دلایل استفاده از هواکش سقفی عبارتاند از:
- تخلیه هوای گرم جمعشده در ارتفاع
- کاهش رطوبت و احتمال تشکیل میعان
- خروج بوهای نامطبوع از سالن
- کمک به تخلیه دود و بخارات مجاز فرایندی
- ایجاد گردش هوا در نقاط کمتهویه
- محافظت بهتر از برخی تجهیزات و محصولات
- بهبود شرایط محیط کار
- کاهش فشار وارد بر سیستم سرمایشی
- کمک به کنترل آلودگی عمومی سالن
- فراهم کردن امکان تهویه پیوسته انبارها
هواکش عمومی سقفی جایگزین سیستم تخصصی جمعآوری آلاینده از منبع نیست. اگر فعالیت سوله شامل تولید گردوغبار خطرناک، بخارات شیمیایی، دود جوشکاری، گازهای سمی یا مواد قابل اشتعال باشد، طراحی تهویه موضعی، فیلتراسیون و تجهیزات ضدجرقه ضرورت پیدا میکند.
مزایای نصب هواکش روی سقف سوله
محل نصب تجهیزات تهویه بر کیفیت جریان هوا اثر میگذارد. با توجه به حرکت طبیعی هوای گرم به سمت بالا، نصب خروجی در سقف میتواند تخلیه حرارت را تسهیل کند. مهمترین مزایای اجرای هواکش روی سقف سوله عبارتاند از:
- تخلیه مؤثر هوای گرم: گرمای تجمعیافته در نزدیکی سقف مستقیماً خارج میشود.
- اشغال نکردن فضای دیوارها: دیوارهای سوله برای درب، پنجره، قفسه یا تجهیزات آزاد باقی میمانند.
- توزیع بهتر نقاط تخلیه: در سالنهای بزرگ میتوان چند هواکش را روی سطح سقف جانمایی کرد.
- کاهش مسیر بعضی کانالها: در صورت قرار داشتن منابع گرما در سالن، خروجی سقفی میتواند مسیر کوتاهتری فراهم کند.
- امکان استفاده از تهویه طبیعی: هواکشهای توربینی یا دریچههای ثقلی بدون موتور نیز روی سقف قابل نصب هستند.
- کاهش تجمع رطوبت در ارتفاع: خروج هوای مرطوب میتواند احتمال تقطیر روی پوشش سقف را کاهش دهد.
- قابلیت کنترل خودکار: فنهای برقی را میتوان به ترموستات، رطوبتسنج یا سیستم مدیریت ساختمان متصل کرد.
تحقق این مزایا به وجود ورودی هوای تازه بستگی دارد. اگر فقط هوا از سالن خارج شود و مسیر کافی برای جایگزینی آن وجود نداشته باشد، فشار منفی نامناسب ایجاد میشود و ظرفیت واقعی فن کاهش پیدا میکند.
انواع هواکش سقفی مناسب سوله
برای انتخاب دستگاه مناسب باید انواع هواکش سقفی را شناخت. هر مدل کاربرد، ظرفیت و محدودیتهای خاص خود را دارد.
۱. هواکش سقفی محوری
هواکش محوری هوا را در امتداد محور پروانه جابهجا میکند. این مدل معمولاً برای تخلیه حجم بالای هوا در فشار استاتیکی نسبتاً کم کاربرد دارد. اگر مسیر خروج کوتاه باشد و کانال یا فیلتر افت فشار زیادی ایجاد نکند، فن محوری میتواند گزینه مناسبی باشد.
ساختار ساده، وزن قابلقبول و تنوع ابعاد از مزایای این محصول است. با این حال، در سیستمهایی با کانال طولانی یا مقاومت زیاد، باید عملکرد واقعی دستگاه بر اساس منحنی فن بررسی شود.
۲. هواکش سقفی سانتریفیوژ
در فن سانتریفیوژ، هوا وارد مرکز پروانه شده و با تغییر جهت به بیرون رانده میشود. این دستگاه توانایی بیشتری برای غلبه بر افت فشار دارد و در سیستمهای دارای کانال، فیلتر یا تجهیزات جانبی کاربرد فراوانی پیدا میکند.
هواکش سقفی سانتریفیوژ معمولاً داخل یک بدنه مقاوم در برابر شرایط جوی نصب میشود. مدلهای تخلیه عمودی میتوانند هوای آلوده را به سمت بالا هدایت کنند تا احتمال بازگشت آن به بازشوهای ساختمان کاهش یابد. ارتفاع و محل خروج باید مطابق محاسبات و مقررات محیطی تعیین شود.

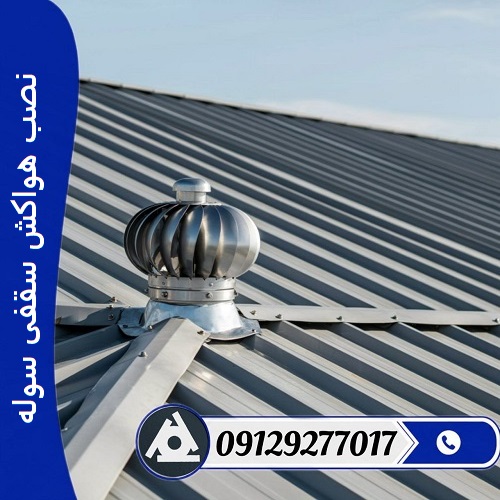

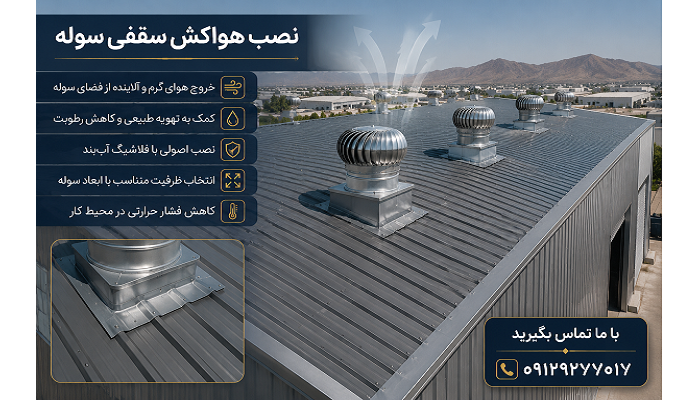

۳. هواکش سقفی توربینی
هواکش توربینی یا توربین بادی با استفاده از جریان باد و اختلاف دمای داخل و خارج کار میکند. چرخش کلاهک به خروج هوا از زیر سقف کمک میکند و معمولاً به برق نیاز ندارد.
این مدل برای تهویه پایه و پیوسته بعضی انبارها، سالنهای کشاورزی و فضاهای کمآلاینده مناسب است؛ اما ظرفیت آن به سرعت باد و شرایط محیط وابسته خواهد بود. هواکش توربینی برای فرایندهایی که به دبی قطعی و قابلکنترل نیاز دارند، نباید بدون محاسبه بهعنوان تنها سیستم تهویه انتخاب شود.
۴. هواکش ثقلی یا دریچه تهویه طبیعی
این سیستم فاقد موتور است و با استفاده از نیروی شناوری هوای گرم و اختلاف فشار عمل میکند. لوور یا کلاهک آن از ورود مستقیم باران جلوگیری میکند. دریچههای طبیعی برای خروج گرمای عمومی مناسباند، اما عملکرد آنها تحت تأثیر دمای هوا، باد و مساحت ورودیهای پایین ساختمان قرار دارد.
۵. هواکش ضدانفجار
در محیطهایی که احتمال وجود گاز، بخار یا گردوغبار قابل اشتعال مطرح است، استفاده از فن معمولی خطرناک خواهد بود. در چنین شرایطی باید تجهیزات دارای درجه حفاظتی و تأییدیه متناسب با طبقهبندی منطقه خطر انتخاب شوند.
موتور، کلید، کابل، جعبه اتصال و تمام اجزای الکتریکی باید با الزامات محیط هماهنگ باشند. ضدجرقه بودن پروانه بهتنهایی برای ایمن بودن مجموعه کافی نیست و طراحی باید توسط متخصص دارای صلاحیت انجام شود.
۶. هواکش مجهز به دمپر
دمپر ثقلی یا موتوری هنگام خاموش بودن فن مسیر ورود باد، باران و هوای سرد را محدود میکند. در سیستمهای کنترلی میتوان باز و بسته شدن دمپر را با روشن شدن هواکش هماهنگ کرد. انتخاب دمپر نامناسب باعث افزایش افت فشار و کاهش دبی واقعی فن میشود.
تفاوت هواکش برقی و توربینی برای سقف سوله
هواکش برقی امکان کنترل ظرفیت و زمان کار را فراهم میکند. این دستگاه میتواند بر اساس دما، رطوبت، برنامه زمانی یا کیفیت هوا روشن و خاموش شود. همچنین در صورت انتخاب صحیح، دبی مشخصتری نسبت به سیستم طبیعی ارائه میدهد.
هواکش توربینی مصرف برق ندارد و نگهداری آن نسبتاً ساده است، اما عملکردش به باد و اختلاف دما وابسته خواهد بود. در روزهای بدون باد یا زمانی که اختلاف دمای داخل و خارج کم است، ظرفیت تخلیه آن کاهش مییابد.
برای برخی سولهها استفاده ترکیبی از تهویه طبیعی و مکانیکی امکانپذیر است. در این روش، دریچهها و توربینها تهویه پایه را انجام میدهند و فنهای برقی در ساعات گرم یا هنگام افزایش آلودگی وارد مدار میشوند. انتخاب نهایی باید بر اساس محاسبات فنی و هزینه بهرهبرداری انجام شود.
محاسبه ظرفیت هواکش سقفی سوله
یکی از مهمترین مراحل پیش از نصب هواکش سقفی سوله، محاسبه دبی مورد نیاز است. ظرفیت کمتر از نیاز باعث باقی ماندن گرما و آلایندهها میشود و انتخاب فن بسیار بزرگ نیز مصرف انرژی، صدا، فشار منفی و هزینه اولیه را افزایش میدهد.
یک روش عمومی برای برآورد اولیه، استفاده از حجم سالن و نرخ تعویض هوا است:
دبی هوای مورد نیاز = حجم سوله × تعداد تعویض هوا در ساعت
حجم سوله از حاصلضرب مساحت کف در ارتفاع متوسط به دست میآید. با این حال، تعداد دفعات تعویض هوا یک مقدار ثابت برای تمام سولهها نیست. نوع کاربری، تعداد افراد، بار حرارتی، میزان رطوبت، نوع آلاینده و استانداردهای بهداشتی در تعیین آن نقش دارند.
برای محاسبه دقیقتر باید موارد زیر بررسی شوند:
- حجم واقعی فضای داخلی
- گرمای تولیدشده توسط ماشینآلات
- تابش حرارتی واردشده از سقف
- تعداد کارکنان و ساعات فعالیت
- نوع و غلظت آلایندهها
- رطوبت تولیدی فرایند
- دمای مطلوب داخل سالن
- مقدار هوای تازه مورد نیاز
- افت فشار کانال، فیلتر، توری و دمپر
- ارتفاع محل نصب
- دما و چگالی هوا
- میزان صدای مجاز
- امکان ورود هوای جایگزین
مشخصات درجشده روی فن معمولاً در شرایط معینی اندازهگیری شدهاند. با اضافه شدن کانال، زانو، توری یا فیلتر، دبی واقعی کاهش مییابد؛ بنابراین انتخاب باید با استفاده از منحنی عملکرد فن و نقطه کار سیستم انجام شود.
اهمیت تأمین هوای جایگزین
هر مقدار هوایی که از سقف خارج میشود، باید از مسیر دیگری وارد سالن شود. اگر ورودیها کوچک یا بسته باشند، فشار داخل سوله کاهش پیدا میکند و فن نمیتواند ظرفیت اسمی خود را ارائه دهد. در این شرایط ممکن است دربها بهسختی باز شوند، هوا از شکافهای نامطلوب وارد شود یا جریان معکوس در دودکش تجهیزات احتراقی شکل بگیرد.
هوای جایگزین میتواند از طریق لوور دیواری، دریچههای قابلکنترل، پنجره، هواکش دمنده یا دستگاه هواساز تأمین شود. بهتر است ورودیها در ارتفاع پایینتر و به شکلی جانمایی شوند که هوا پیش از خروج، از ناحیه مورد استفاده عبور کند.
در سولههای دارای بخاری، کوره، دیگ یا تجهیزات گازسوز، ایجاد فشار منفی بدون بررسی تخصصی میتواند خطر بازگشت محصولات احتراق و مونوکسیدکربن را افزایش دهد. هماهنگی سیستم تخلیه با هوای احتراق و هوای جبرانی ضروری است.
بهترین محل نصب هواکش سقفی سوله
جانمایی هواکش باید بر اساس الگوی جریان هوا و ساختار سقف انجام شود. نصب دستگاه در بالاترین نقطه سقف، بهویژه نزدیک تاج، به تخلیه هوای گرم کمک میکند. با این حال، محل دقیق باید با رفترها، پرلینها، آبرو، نورگیرها و تجهیزات موجود هماهنگ باشد.
در انتخاب محل نصب به نکات زیر توجه میشود:
- قرار نگرفتن بازشو روی عضو اصلی سازه بدون طراحی
- دسترسی مناسب برای سرویس و تعمیر
- فاصله ایمن از ورودی هوای تازه
- جلوگیری از بازگشت هوای تخلیهشده
- توزیع یکنواخت چند فن در سالنهای بزرگ
- نزدیکی منطقی به محل تجمع گرما یا آلودگی
- فاصله مناسب از لبه سقف و آبرو
- امکان اجرای فلاشینگ و آببندی کامل
- رعایت فاصله از دودکشها و تجهیزات دیگر
- کاهش انتقال صدا و لرزش به سازه
اگر چند هواکش خیلی نزدیک به یکدیگر قرار گیرند، ممکن است جریانهای آنها تداخل پیدا کند. در مقابل، فاصله بسیار زیاد نیز نواحی راکد ایجاد میکند. برای سالنهای طویل معمولاً توزیع چند واحد کوچکتر میتواند از یک فن متمرکز مؤثرتر باشد، اما تصمیم نهایی به محاسبات پروژه بستگی دارد.
پیشنیازهای نصب فن سقفی صنعتی
پیش از برش پوشش سقف، باید وضعیت سازه و تأسیسات بررسی شود. ایجاد هر بازشو میتواند مسیر انتقال بار سقف را تغییر دهد. ابعاد بازشو، وزن دستگاه، بار باد و لرزش عملیاتی باید در طراحی کلاف نگهدارنده لحاظ شوند.
پیشنیازهای مهم عبارتاند از:
- تأیید ظرفیت سازه برای تحمل وزن تجهیزات
- طراحی کلاف اطراف بازشو
- مشخص کردن مسیر کابل برق و کنترل
- بررسی امکان دسترسی برای تعمیرات
- انتخاب پایه یا کرب استاندارد
- هماهنگی با جنس پوشش سقف
- طراحی فلاشینگ بالادست و پاییندست
- تعیین مسیر تخلیه آب باران
- بررسی سطح صدا و لرزش
- پیشبینی کلید ایزولاتور و حفاظت الکتریکی
- هماهنگی با سیستم اعلام و اطفای حریق
- تأمین ورودی هوای جایگزین
در سقفهای ساندویچ پانل، ایرانیت یا ورق موجدار، جزئیات پایه و آببندی متفاوت است. وزن فن نباید فقط به پوسته نازک سقف یا هسته عایق ساندویچ پانل منتقل شود.
مراحل نصب هواکش سقفی سوله
مرحله اول: بازدید و بررسی نیاز تهویه
در ابتدا نوع فعالیت سوله، حجم فضا، تعداد کارکنان، منابع گرما، میزان رطوبت و نوع آلاینده بررسی میشود. محل ورودیهای هوا و تجهیزات احتراقی نیز باید مشخص شود. پس از این ارزیابی میتوان نوع و ظرفیت دستگاه را انتخاب کرد.
مرحله دوم: انتخاب هواکش مناسب
فن بر اساس دبی، فشار استاتیکی، راندمان، سطح صدا، توان موتور و شرایط محیطی انتخاب میشود. جنس بدنه و پروانه نیز باید با هوای عبوری سازگار باشد. برای محیط مرطوب، خورنده یا پرگردوغبار، تجهیزات ویژه و موتور با درجه حفاظت مناسب ضرورت دارد.
دستگاه باید دارای امکان سرویس، دسترسی به موتور و تأمین قطعات مصرفی باشد. بررسی مصرف انرژی و قابلیت کنترل دور نیز میتواند هزینه بهرهبرداری را کاهش دهد.
مرحله سوم: تعیین محل بازشو
محل پیشنهادی روی سقف با نقشه سازه تطبیق داده میشود. بازشو نباید بدون مجوز در تیر، رفتر یا پرلین اصلی ایجاد شود. کابلها، لولهها و تجهیزات زیر سقف نیز پیش از برش کنترل میشوند.
ابعاد بازشو باید با دهانه پایه هواکش هماهنگ باشد. بازشوی بیش از حد بزرگ، زیرسازی و آببندی را دشوار میکند و بازشوی کوچک نیز باعث افت فشار و اختلال در عملکرد خواهد شد.
مرحله چهارم: ساخت کلاف و شاسی نگهدارنده
کلاف فلزی اطراف بازشو بار دستگاه را به اعضای مقاوم سازه منتقل میکند. ابعاد پروفیل، نوع اتصال و پوشش ضدخوردگی آن باید مطابق طراحی باشد. شاسی باید کاملاً تراز، صلب و قادر به تحمل وزن و لرزش فن باشد.
اگر شاسی نامتعادل باشد، فن دچار لرزش میشود و یاتاقانها، اتصالات و فلاشینگ آسیب میبینند. در صورت نیاز، لرزهگیر متناسب با وزن، دور و فرکانس دستگاه نصب خواهد شد.
مرحله پنجم: ایجاد بازشو در پوشش سقف
پس از مشخص شدن محل و اجرای تمهیدات ایمنی، پوشش سقف به اندازه مورد نیاز برش داده میشود. روش برش باید با جنس سقف سازگار باشد. لبههای ورق فلزی پس از برش از نظر خراش و خوردگی محافظت میشوند.
در سقف ایرانیتی قدیمی احتمال وجود آزبست مطرح است. چنین پوششی نباید بدون شناسایی و روش تخصصی برش یا تخریب شود. درباره سقف ساندویچ پانل نیز لبه هسته عایق باید در برابر رطوبت پوشانده شود.
مرحله ششم: نصب پایه یا کرب هواکش
کرب، پایهای برجسته است که هواکش روی آن قرار میگیرد. این قطعه دستگاه را از سطح جریان آب بالاتر نگه میدارد و امکان اجرای فلاشینگ را فراهم میکند. ارتفاع و ابعاد کرب باید با شیب سقف، میزان بارندگی و مدل دستگاه متناسب باشد.
پایه به کلاف سازهای متصل میشود و تراز بودن سطح بالایی آن کنترل خواهد شد. قرار گرفتن مستقیم فن روی ورق موجدار بدون پایه و فلاشینگ مناسب، احتمال نشتی و لرزش را افزایش میدهد.
مرحله هفتم: اجرای فلاشینگ و آببندی پایه
فلاشینگ بالادست باید آب را به اطراف پایه هدایت کند و مانع جمع شدن آن در پشت دستگاه شود. فلاشینگهای جانبی و پاییندست نیز آب را دوباره روی سطح سقف یا داخل مسیر تخلیه قرار میدهند.
همپوشانی ورقها باید در جهت جریان آب باشد. استفاده از نوار بوتیل، ماستیک مخصوص سقف فلزی یا درزگیر سازگار میتواند آببندی را تکمیل کند، اما چسب جایگزین فلاشینگ صحیح نیست. سوراخ پیچها و لبههای برشخورده نیز باید محافظت شوند.
مرحله هشتم: قرار دادن و مهار هواکش
هواکش با تجهیزات بالابری مناسب روی شاسی قرار میگیرد. استفاده از نقاط حمل تعیینشده توسط سازنده ضروری است و نباید دستگاه از پروانه، حفاظ یا کابل بلند شود.
پس از کنترل جهت خروج هوا، فن با پیچهای مناسب مهار میشود. لرزهگیر، واشر و اتصالات باید مطابق دستورالعمل سازنده نصب شوند. فاصله کافی برای باز شدن درپوش و سرویس موتور نیز حفظ میشود.
مرحله نهم: نصب دمپر و توری محافظ
در صورت نیاز، دمپر در زیر یا داخل پایه نصب میشود. حرکت آزاد تیغهها باید پیش از راهاندازی کنترل شود. دمپر نباید به ورق سقف گیر کند یا مسیر عبور هوا را بیش از حد محدود سازد.
توری محافظ از ورود پرندگان و اجسام خارجی جلوگیری میکند، اما شبکه بسیار ریز در محیطهای پرگردوغبار بهسرعت مسدود میشود. نوع توری باید با شرایط پروژه هماهنگ و قابل نظافت باشد.
مرحله دهم: برقکشی و نصب تجهیزات کنترلی
تغذیه برق فن باید بر اساس توان موتور، جریان راهاندازی، ولتاژ و شرایط محیط انتخاب شود. کابل، گلند، جعبه اتصال، ارت، کلید حفاظتی و تابلو باید استاندارد و مناسب فضای بیرونی باشند.
نصب کلید قطع اضطراری یا ایزولاتور قفلشونده نزدیک دستگاه، سرویس ایمن را امکانپذیر میکند. کنترل هواکش میتواند دستی، ترموستاتیک، رطوبتی، زمانبندیشده یا متصل به حسگر کیفیت هوا باشد. سیمکشی باید توسط برقکار واجد صلاحیت انجام شود.
مرحله یازدهم: کنترل جهت چرخش
در فنهای سهفاز، جهت چرخش پروانه پس از اتصال برق بررسی میشود. چرخش معکوس میتواند ظرفیت را بهشدت کاهش دهد و به موتور فشار وارد کند. پیش از روشن کردن دستگاه باید آزاد بودن پروانه و محکم بودن همه اجزا کنترل شود.
مرحله دوازدهم: راهاندازی و آزمایش
در راهاندازی، جریان مصرفی موتور، لرزش، صدا، عملکرد دمپر و جریان هوا بررسی میشوند. جریان موتور نباید از مقدار مجاز پلاک بیشتر باشد. دبی یا فشار نیز در صورت نیاز با ابزار مناسب اندازهگیری میشود.
پس از آن، آببندی پایه با روش کنترلشده آزمایش خواهد شد. آزمایش آب باید مسیر طبیعی بارش را شبیهسازی کند و آب با فشار نامتعارف مستقیماً زیر فلاشینگ پاشیده نشود.
اصول آببندی هواکش روی سقف سوله
نشتی اطراف هواکش معمولاً از محل پایه، پیچها، اتصال فلاشینگ یا تجمع آب در بالادست ایجاد میشود. برای آببندی پایدار باید مسیر حرکت آب از ابتدا طراحی شود.
مهمترین نکات عبارتاند از:
- استفاده از کرب متناسب با شیب سقف
- نصب فلاشینگ بالادست زیر پوشش بالایی
- قرارگیری فلاشینگ پاییندست روی پوشش سقف
- همپوشانی کافی قطعات جانبی
- استفاده از پیچ واشردار و مقاوم در برابر خوردگی
- انتخاب درزگیر سازگار با جنس سقف
- اجرای چسب روی سطح خشک و تمیز
- ترمیم محل برش ورقهای فلزی
- جلوگیری از ایجاد حوضچه آب پشت پایه
- رعایت حرکت حرارتی قطعات فلزی
- بازدید دورهای آببندها و پیچها
استفاده از حجم زیاد چسب روی اتصال اشتباه، معمولاً فقط نشتی را برای مدتی کوتاه پنهان میکند. اصلاح هندسه فلاشینگ و مسیر آب راهکار اصولیتری است.
کنترل صدا و لرزش هواکش سقفی
صدای فن میتواند از مسیر هوا یا از طریق سازه منتقل شود. انتخاب دستگاهی با دور نامتناسب، نصب روی شاسی ضعیف و بالانس نبودن پروانه از عوامل ایجاد صدا و لرزش هستند.
برای کنترل این مشکل میتوان از راهکارهای زیر استفاده کرد:
- انتخاب فن در نقطه کاری با راندمان مناسب
- استفاده از لرزهگیر استاندارد
- اجرای شاسی صلب و تراز
- نصب اتصال انعطافپذیر در مسیر کانال
- بالانس پروانه
- استفاده از صداگیر در صورت نیاز
- تنظیم صحیح تسمه در فنهای تسمهای
- فاصلهگذاری مناسب از فضاهای حساس
- سرویس منظم یاتاقان و موتور
لرزش غیرعادی پس از راهاندازی باید فوراً بررسی شود. ادامه کار دستگاه لرزان میتواند به پروانه، یاتاقان، شاسی و آببندی سقف آسیب برساند.
اشتباهات رایج در نصب هواکش سقفی سوله
خطاهای زیر باعث کاهش عملکرد و عمر سیستم میشوند:
- انتخاب فن فقط بر اساس قطر یا توان موتور
- محاسبه نکردن افت فشار سیستم
- نادیده گرفتن هوای جایگزین
- ایجاد بازشو بدون بررسی سازه
- انتقال وزن فن به ورق نازک سقف
- نصب دستگاه بدون کرب مناسب
- آببندی با چسب بهجای فلاشینگ
- قرار دادن هواکش در مسیر جمع شدن آب
- استفاده از فن معمولی در محیط خطرناک
- نصب دمپر کوچک و ایجاد افت فشار زیاد
- نبود لرزهگیر یا شاسی مقاوم
- برقکشی بدون ارت و حفاظت مناسب
- بیتوجهی به جهت چرخش پروانه
- قرار دادن خروجی نزدیک ورودی هوای تازه
- مسدود شدن توری یا فیلتر
- پیشبینی نکردن مسیر تعمیر و سرویس
- نصب در نزدیکی تجهیزات احتراقی بدون بررسی فشار منفی
- انجام کار در ارتفاع بدون تجهیزات ایمنی
قیمت نصب هواکش سقفی سوله چگونه محاسبه میشود؟
قیمت نصب هواکش سقفی سوله به نوع دستگاه و شرایط پروژه وابسته است. هزینه نهایی معمولاً پس از بازدید، محاسبه ظرفیت و بررسی سقف مشخص میشود.
عوامل مؤثر بر قیمت عبارتاند از:
نوع و ظرفیت هواکش
فن محوری، سانتریفیوژ، توربینی و ضدانفجار قیمتهای متفاوتی دارند. توان موتور، دبی، فشار، جنس پروانه و برند نیز بر هزینه اثر میگذارند.
تعداد دستگاهها
در سالنهای بزرگ ممکن است چند هواکش نیاز باشد. تعداد فنها علاوه بر قیمت تجهیزات، هزینه شاسی، کابلکشی، تابلو و آببندی را افزایش میدهد.
جنس و وضعیت سقف
نصب روی ورق گالوانیزه، ساندویچ پانل یا ایرانیت جزئیات متفاوتی دارد. تعمیر پوشش فرسوده یا تقویت زیرسازی نیز جداگانه محاسبه میشود.
ساخت شاسی و کرب
ابعاد بازشو، وزن دستگاه و ارتفاع پایه مقدار پروفیل و ورق مصرفی را تعیین میکنند. اجرای پوشش ضدخوردگی و لرزهگیر نیز بر قیمت مؤثر است.
تجهیزات الکتریکی
طول کابل، تابلو برق، کلید حفاظتی، اینورتر، ترموستات و حسگرها بخشی از هزینه سیستم هستند. در محیطهای خطرناک، تجهیزات الکتریکی مخصوص قیمت بیشتری دارند.
ارتفاع و دسترسی
ارتفاع زیاد، محدودیت فضای اطراف سوله و نیاز به جرثقیل، بالابر یا داربست هزینه اجرا را افزایش میدهد.
کانال و تجهیزات جانبی
دمپر، توری، فیلتر، صداگیر، اتصال انعطافپذیر و کانالکشی بهصورت جداگانه در برآورد لحاظ میشوند.
برای مقایسه پیشنهادها باید ظرفیت واقعی فن در فشار کاری، جنس بدنه، توان موتور، نوع شاسی، روش آببندی، مشخصات برق و خدمات راهاندازی بررسی شود. مقایسه صرفاً بر اساس قیمت دستگاه تصویر کاملی از هزینه پروژه ارائه نمیدهد.
سرویس و نگهداری هواکش سقفی سوله
نگهداری دورهای باعث حفظ ظرفیت و جلوگیری از خرابی ناگهانی میشود. فاصله سرویسها به ساعات کار، میزان گردوغبار، دما و نوع دستگاه بستگی دارد.
موارد مهم در بازدید دورهای شامل این موارد است:
- نظافت پروانه، توری و دمپر
- کنترل صدای غیرعادی
- بررسی لرزش دستگاه
- کنترل پیچهای شاسی
- بررسی یاتاقان و روغنکاری در صورت نیاز
- تنظیم یا تعویض تسمه
- کنترل جریان مصرفی موتور
- بررسی کابل، ارت و جعبه اتصال
- بازدید فلاشینگ و مواد آببند
- پاکسازی مسیر تخلیه آب اطراف پایه
- کنترل خوردگی بدنه و شاسی
- آزمایش ترموستات و تجهیزات کنترلی
پیش از سرویس باید برق دستگاه از کلید ایزولاتور قطع و در برابر وصل ناخواسته قفل شود. توقف پروانه بهتنهایی به معنای ایمن بودن دستگاه نیست؛ زیرا وزش باد ممکن است آن را به حرکت درآورد.
نکات ایمنی هنگام نصب هواکش سقفی
اجرای فن سقفی شامل کار در ارتفاع، برش سقف، جابهجایی تجهیزات سنگین و برقکشی است. استفاده از هارنس، خط نجات، تور ایمنی، کفش مناسب، کلاه ایمنی و دستکش ضروری خواهد بود.
کار در زمان بارندگی، یخزدگی یا باد شدید نباید انجام شود. محدوده زیر محل نصب نیز باید مسدود شود تا سقوط ابزار یا قطعات به افراد آسیب نرساند. بالابری دستگاه باید با تجهیزات دارای ظرفیت کافی و توسط افراد آموزشدیده انجام گیرد.
برقکشی و راهاندازی موتور باید به متخصص سپرده شود. در محیطهای دارای مواد قابل اشتعال، تمام مراحل انتخاب و نصب باید با طبقهبندی منطقه خطر و الزامات آتشنشانی هماهنگ باشند.
جمعبندی
نصب هواکش سقفی سوله راهکاری مؤثر برای تخلیه هوای گرم، رطوبت، بو و آلایندههای عمومی از سالنهای صنعتی و انبارها است. موفقیت این سیستم به انتخاب صحیح نوع فن، محاسبه دبی و فشار، تأمین هوای جایگزین و جانمایی مناسب وابسته خواهد بود.
در مرحله اجرا باید بازشو با تأیید سازه ایجاد شود و وزن دستگاه از طریق کلاف و شاسی مقاوم به اسکلت منتقل گردد. نصب کرب استاندارد، فلاشینگ اصولی و آببندی سازگار با پوشش سقف نیز از نشتی جلوگیری میکند. برقکشی، کنترل جهت چرخش، اندازهگیری جریان موتور و آزمایش عملکرد، بخشهای ضروری راهاندازی هستند.
قیمت نصب هواکش سقفی بر اساس نوع و ظرفیت فن، تعداد دستگاهها، وضعیت سقف سوله، شاسیکشی، تجهیزات الکتریکی، ارتفاع و لوازم جانبی تعیین میشود. برای محیطهای دارای بخارات یا گردوغبار قابل اشتعال نیز باید از تجهیزات متناسب با طبقهبندی خطر استفاده کرد. طراحی تخصصی، اجرای ایمن و سرویس منظم، عملکرد بهتر سیستم تهویه و دوام بیشتر سقف و تجهیزات را به همراه خواهد داشت.
